一盏战国铜灯的重生

外汇
8小时以前
1

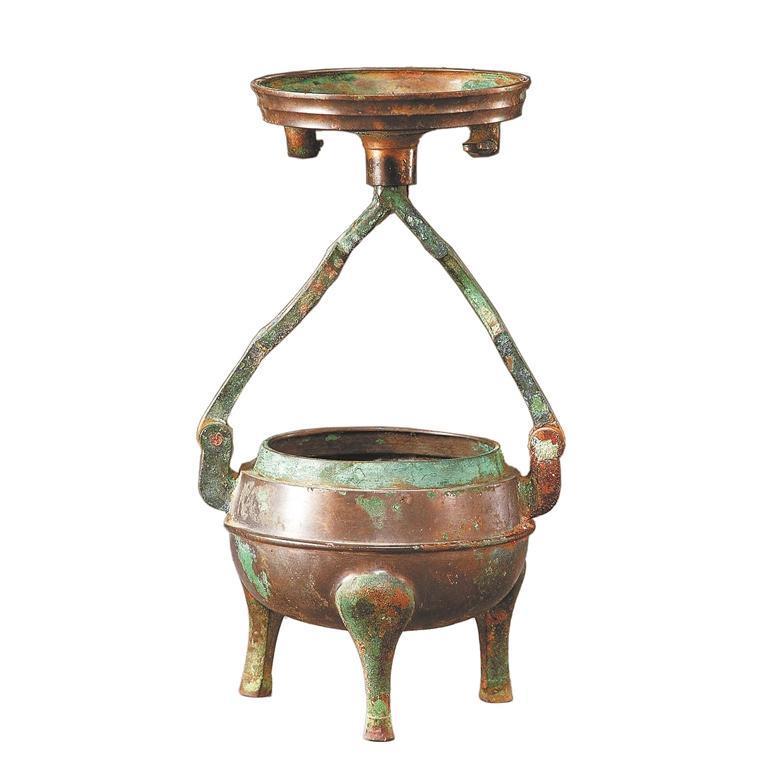

鼎形铜行灯甘肃省博物馆藏

廖青铃

“破暗长明世代深，烟和香气两沈沈。不知初点人何在，只见当年火至今。”唐代诗人罗隐笔下的古墓长明灯，是考古界延续千年的谜题。1956年明定陵发掘时，地宫青铜灯遇空气微燃又沉寂的瞬间，为传说添上现实注脚。在甘肃，1974年出土于平凉庙庄战国秦墓的鼎形铜行灯，既藏着古人掌控火焰的科学智慧，更在现代科技加持下完成了“重生”。这盏国家一级文物的除锈修复，正是用科学解码传统、以技术守护文明的最好实践。

长明灯历史考证及其原理

长明灯的记载最早可追溯至《史记·秦始皇本纪》，“以人鱼膏为烛，度不灭者久之”的描述，为其蒙上了神秘面纱。而定陵地宫出土的青花云龙纹缸，内贮油脂、表层凝蜡、灯芯留燃烧痕迹，直接印证了其“长明灯”的实际功能。

美国物理化学教师西蒙・艾菲克耗时31年、完成700余次实验，终于破解长明灯之谜：它并非“永不熄灭”，而是依托燃烧三要素（可燃物、温度达到燃点、氧气）设计的“复燃装置”。古人在灯油中掺入燃点仅40℃的白磷或黄磷，选用挥发缓慢的动物油脂或蜂蜡为燃料，灯芯经蜜蜡、松香浸泡延缓燃烧。古墓封闭后氧气耗尽，灯火自然熄灭；墓门开启新鲜空气涌入时，低燃点磷化物自燃，瞬间引燃灯芯，便形成了“千年未灭”的视觉错觉。

鼎形铜行灯蕴含的科学智慧

战国秦代灯具的典范之一——鼎形铜行灯现收藏于甘肃省博物馆，其设计兼具实用性与科学性，堪称两千多年前的“便携照明神器”。

此灯支起时高30.2厘米，收合后仅16.7厘米，口径11.3厘米，由盖、键、耳、身四部分构成，收合为严丝合缝的三足圆鼎，鼎腹可储灯油，鸭首形卡扣固定鼎盖，颠簸中也不会漏油；启用时反向旋盖、支起双键，将键端插入盖中心圆銎，鼎盖便翻转成灯盏，实现巧妙的“一器两用”。

其设计中处处彰显古人的科学智慧，经检测，铜灯含锡15%，既保证青铜硬度，又兼具延展性，适配精细铸造；灯体表面自然形成的碱式碳酸铜氧化膜，如同天然防腐涂层，能隔绝潮湿空气、延缓腐蚀；鼎腹内残留的黑色黏稠物，经检测，确认为牛羊油脂与植物蜡质的混合物，这种燃料挥发性慢、燃烧稳定，与长明灯的燃料选择一脉相承。

鼎形铜行灯的现代修复科技

历经千年埋藏，这盏铜灯出土时伤痕累累：表面覆盖厚重锈迹，双键与鸭首衔接处布满有害锈。修复时遵循“最小干预”“可逆性”原则，以现代化学技术为核心，搭配物理修复与数字化手段完成了这场精细的“文物救治”，让千年铜灯褪去锈迹、重焕光彩。

科技问诊，精准定位锈蚀病害。修复的首要步骤是为铜灯建立完整的“病害档案”，通过专业设备实现病害量化检测：利用X射线荧光光谱仪精准测定合金成分配比，为补配材料选择提供数据支撑；通过扫描电子显微镜观察锈蚀微观结构，清晰区分无害锈与有害锈。无害锈主要是指氧化铜、氧化亚铜、硫酸铜、碱式碳酸铜等结构致密、均匀，化学性质较稳定的锈蚀，其中碱式碳酸铜锈，不仅对青铜器无害，在一定程度上起到阻止青铜器被进一步侵蚀的保护作用，同时也为青铜器增添了许多古雅色调；有害锈主要指氯化亚铜、碱式氯化铜等含有氯离子的锈蚀产物，通常呈粉末状，它们在一定的温湿度条件下，会不断蔓延、深入形成渐进性腐蚀，使器物溃烂、穿孔，从而导致器物基体的不稳定，同时还会传染给其他铜器。借助离子色谱仪与pH试纸，检测出有害锈覆盖面积，为除锈方案划定精准范围。

梯度处理，科学清理各类锈蚀。针对不同锈蚀类型，采用“物理清理+化学置换”的梯度方案，在彻底除病的同时最大程度保护文物本体。对于表面浮锈、土锈与无害锈，先用软毛刷、竹制签子轻轻清扫，再用超声波清洗仪以高频振动瓦解顽固污渍。对于危害极大的氯化亚铜，调配一定比例的过氧化氢与碳酸氢钠缓冲溶液，微量滴渗注入有害锈区域，利用氧化还原反应将氯离子转化为可溶物质，再用去离子水反复冲洗，每次冲洗后检测水质。整个过程定时检测一次溶液pH值，确保维持在中性范围，避免酸碱腐蚀青铜基体。

精细防护，筑牢铜灯防锈屏障。完成锈蚀清理后，再对铜灯进行全方位的防护处理，从根源上延缓锈蚀再生。先采用专用脱水剂对铜灯基体进行脱水干燥，避免潮湿环境再次引发腐蚀反应；再在灯体表面均匀喷涂一层微纳米级的防腐保护剂，该保护剂质地轻薄、透气性好，既能隔绝空气中的水分、氧气与氯离子，又不会遮盖铜灯本身的古雅质感。

灯火千年未冷，因古人智慧而不褪色；文物重获新生，因现代科技始终守护。传统智慧与现代科技相融，让沉睡千年的文物重新绽放光彩。
